Spojky BKN
Vážení zákazníci, sériový program výroby spojok BKN je v našej spoločnosti ukončený!! V účasnosti ich vyrábame len ako súčasť celých kompletov pohonov.
Axiálne čapové spojky typu BKN sú určené na prenos krútiaceho momentu v bezprašných ale aj prašných prevádzkach. Dokážu v obmedzenom množstve tlmiť rázy pri rozbehu a prerušovanom chode pohonu. Pri spájaní sa vyžaduje ustavenie hnanej a hnacej časti.
Väčšie typorozmery na požiadanie. Povrchová úprava na prianie - štandardne bez (resp. základnou farbou).

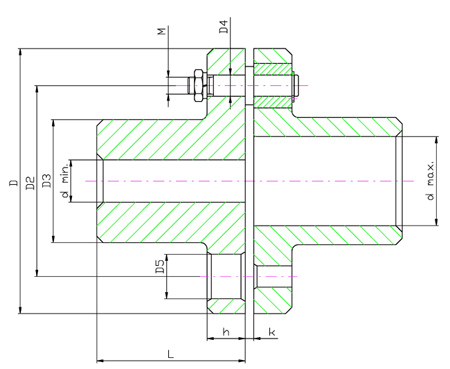

Tabuľka rozmerov:
| Typ |
Mt max. Nm |
n max. ot./min. |
D mm |
D2 mm |
D3 mm |
D4 mm |
D5 mm |
L mm |
h mm |
k mm |
S ks |
dmin-dmax mm |
M |
hmot. kg |
| 125 | 400 | 3600 | 125 | 90 | 60 | 12 | 21 | 70 | 18 | 4 | 6 | 20-42 | M8 | 5,60 |
| 160 | 800 | 3600 | 160 | 180 | 78 | 16 | 31 | 80 | 22 | 5 | 6 | 24-55 | M8 | 10,70 |
| 200 | 1600 | 3600 | 200 | 150 | 105 | 16 | 31 | 100 | 22 | 5 | 10 | 30-75 | M10 | 20,40 |
| 250/a | 3200 | 3600 | 250 | 200 | 105 | 16 | 31 | 100 | 22 | 5 | 12 | 40-65 | M12 | 25,70 |
| 250/b | 3200 | 3600 | 250 | 200 | 130 | 16 | 31 | 125 | 22 | 5 | 12 | 79-90 | M12 | 32,50 |
| 315/a | 6300 | 3600 | 315 | 235 | 130 | 24 | 50 | 125 | 37 | 8 | 8 | 60-90 | M12 | 59,50 |
| 315/b | 6300 | 1800 | 315 | 235 | 160 | 24 | 50 | 160 | 37 | 8 | 8 | 95-105 | M12 | 67,80 |
| 355/a | 10000 | 1800 | 355 | 250 | 160 | 24 | 50 | 160 | 37 | 8 | 12 | 70-105 | M12 | 86,00 |
| 355/b | 10000 | 1800 | 355 | 250 | 180 | 24 | 50 | 200 | 37 | 8 | 12 | 110-120 | M12 | 111,00 |
| 400/a | 16000 | 1800 | 400 | 300 | 180 | 40 | 65 | 160 | 52 | 10 | 10 | 70-105 | M16 | 135,30 |
| 400/b | 16000 | 1800 | 400 | 300 | 215 | 40 | 65 | 200 | 52 | 10 | 10 | 110-148 | M16 | 159,00 |
Vysvetlivky:
Mt max - maximálny krútiaci moment
n max. - maximálne otáčky
D - vonkajší priemer
D2 - rozstupová kružnica čapov
D3 - vonkajší priemer náboja
D4 - priemer čapu
D5 - priemer diery pre pružný člen čapu
L - dĺžka náboja
h - hrúbka príruby
k - stredná poloha nastavenia
S - počet čapov
d min., d max. - rozsah vŕtania náboja
M - rozmer závitu čapu
hmot. - orientačná hmotnosť kompletu
